當前大口徑通風管道的流量測量主要是從能效、儀表安裝及維護等方面進行充分考慮，保證測量能夠滿足廠房運行要求。按結構，應用最為廣泛的是插入式流量儀表和非接觸流量儀表，該類儀表可以最大程度減小管道壓力損失、節省資源，方便后期設備維護。筆者主要探討均速管流量計在大口徑通風管道流量測量中的應用，內容主要在儀表結構與原理分析、儀表技術發展及通風流量應用分析等方面。
1、均速管流量計結構與原理分析

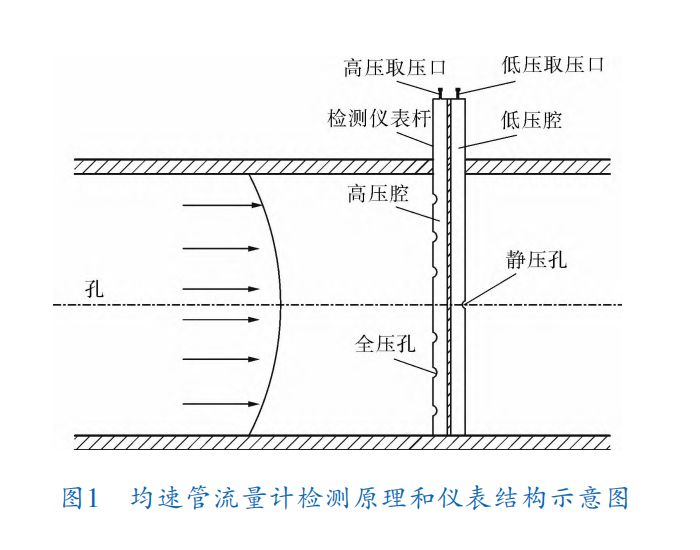

均速管流量測量技術是從皮托管（Pitot）原理發展而來的流量檢測技術，因此兩類儀表都適用伯努利方程。與皮托管測單點流速的不同之處在于，均速管流量計輸出的壓差是流體徑向多點平均全壓與平均靜壓的差值。均速管流量計屬于插入式流量檢測儀表，其檢測原理和儀表結構如圖 1所示。
均速管流量檢測儀表桿是一根中空的金屬桿，在流體流過檢測儀表桿時，經過全壓孔的壓力值在正壓腔內平均后通過高壓取壓口進行傳遞，而靜壓取壓口的壓力通過低壓取壓口進行傳遞。通過高、低壓取壓口傳遞出的壓力經過差壓變送器等設備，可以得到流體經過均速管流量計后的壓差值。在檢測過程中，忽略摩擦阻力、流體高度差等因素，根據標準伯努利方程可得。
2、技術發展及通風流量應用分析
早在20世紀60年代，均速管流量計就已經由美國的底特雷希標準公司（Dietericn Standard Corporation）研制出來了，并在石油化工和化肥裝置大口徑管道的空氣等介質流量的測量中應用。由于該儀表在大口徑管道流量測量的優勢，后續得到了廣泛研究、應用和發展，并逐步發展出了多種截面類型的儀表，先后經歷了圓形、菱形、機翼形、T形、子彈頭形及德爾塔形等。早年，我國在引進相關化工裝置的同時引進了均速管流量計，使得該類儀表在國內大口徑流量測量領域得到廣泛應用，并有多家儀表廠開始對該類儀表進行研究和生產，進一步推動了該類儀表的應用。目前，應用最為廣泛的在發電廠一/二次風量、化肥廠風量及生產企業通風等多個領域大口徑管道的流量檢測。根據全球流量儀表市場的調查數據，均速管流量計處于全球流量儀表的前十位。
在應用均速管流量計測量管道流量時，同其他流量儀表一樣，需要在滿足一定的前、后直管段長度條件下才能保證測量結果的準確度，一般要求安裝流量計前直管段長度為7D～25D，使流體成為充分發展的湍流。但廠房內的大口徑通風管道在很多時候無法布置足夠長的直管，管道流場處于紊流狀態，故一個徑向的平均流速無法代表整個管道截面的平均流速，導致均速管流量計檢測精度明顯降低。 對于這種情況，可以考慮在同一截面插入多支均速管流量計，以充分反映通風管內的流速分布，將單一均速管的徑向線速度平均值等效為通風管道截面的平均速度，以此提高通風流量檢測的精度。
均速管流量計的應用優勢在于其結構簡單、精確度相對較高、性價比高、維護方便，尤其是對于大口徑管道壓力損失小、節能效果顯著。目前，該類流量計隨著人們認識程度的逐步深入，其應用范圍也越來越廣泛，越來越多的科研院所和廠家正在開展深入研究， 研究方向主要在以下3個方面：
a. 均速管流量計檢測儀表桿截面形狀；
b. 均速管流量計檢測儀表桿開孔位置與開孔數量；
c. 均速管流量計的計算流體力學仿真。
