幾種不同類型速度面積法流量計的優缺點
發布時間：2024-11-09 10:01:45

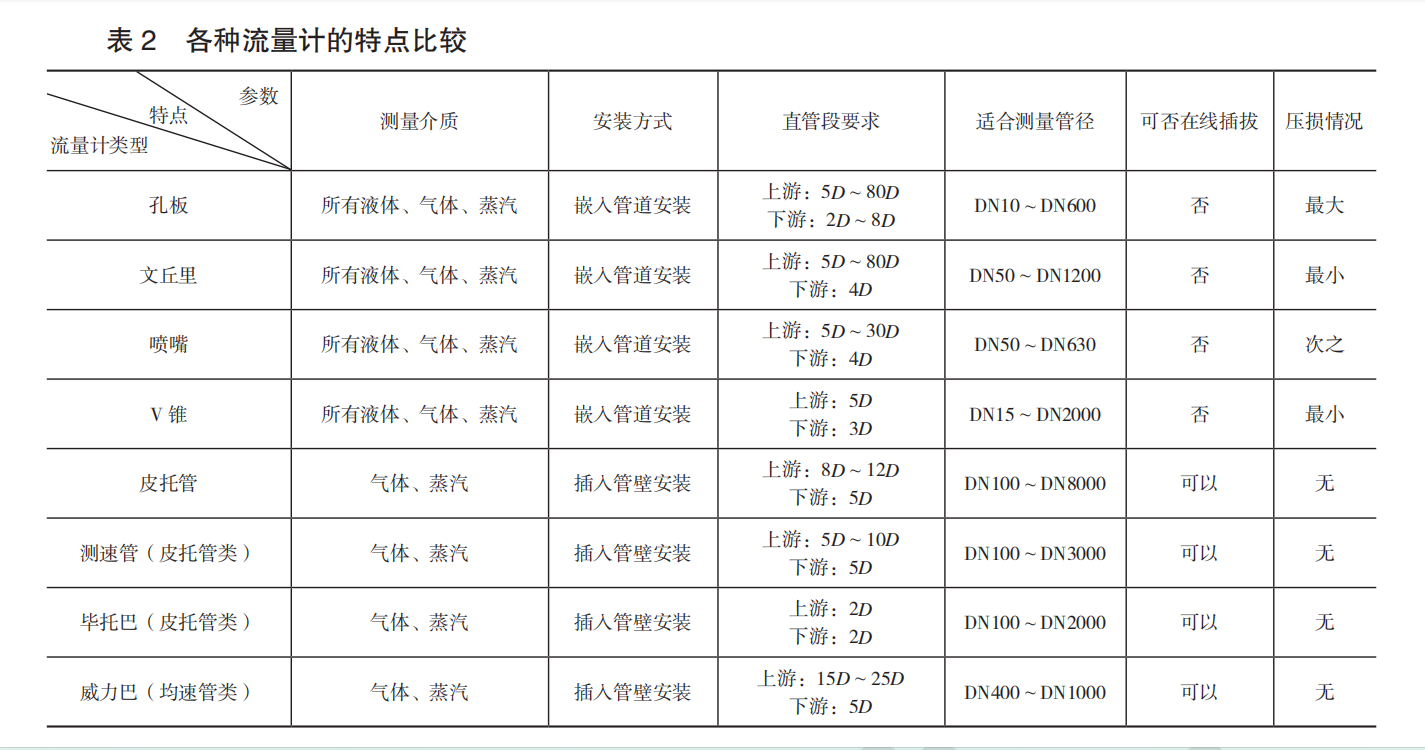

基于速度面積法測量流量的計量裝置發展歷史悠久，到當代，已發展出了孔板、文丘里管、噴嘴、V錐流量計、威力巴（均速管）、測速管、畢托巴（皮托管）等類型的流量計，下面將各種流量計的特點進行對比，如表2所示。
經過綜合比較，結合現場應用的效果可知，標準節流裝置（孔板、文丘里、噴嘴）類流量計對所有被測量介質基本適用，屬于通用型流量計，其優點是造價低廉、計量特性穩定，缺點是在實際應用中，可適用的管徑在1m以內（大于1m造價成本高，安裝難度大），必須斷管安裝，這會對管道介質輸送壓力產生壓損，在被測介質比較臟污的情況下取壓管路易堵塞且不易疏通。其他插入式巴類流量計最大的優點在于可在線帶壓拆裝，對于大管徑流量測量，該類流量計的造價經濟實惠，若測量介質臟污，該類流量計可實現在不影響運行的情況下離線清理疏通，且全程沒有壓損，其缺點也較明確，巴類流量計很少用于液體類介質的測量，且造價成本較高。
有一種特例需注意：當被測介質為飽和蒸汽時，最好采用孔板流量計或噴嘴流量計，且取壓方式最好采用徑向取壓。這是因為在工業生產實踐中，管道輸送的飽和蒸汽通常是含雜質的氣液兩相狀態，極易在取壓孔形成積垢堵塞取壓通道，所形成的積垢通常是鈣質鹽類硬塊，很難清除。
